醫院污水處理流程圖表（傳染病醫院污水處理工藝流程）
來自于門診大樓、病房大樓的醫院污水和生活區的生活污水分別經各自的化糞池消化后，自流匯向污水處理站。在污水處理站入口設置粗、細2道格柵(原有)，用以攔截大塊漂浮物，并定期清除。格柵后集水井內污水由潛水泵(利舊)提升至預消毒池(新建)，
產品類別： 醫院污水處理流程圖表（傳染病醫院污水處理工藝流程）
產品名稱： 醫院污水處理流程圖表（傳染病醫院污水處理工藝流程）
更新時間： 2022-11-12 11:41:40
產品型號： 來自于門診大樓、病房大樓的醫院污水和生活區的生活污水分別經各自的化糞池消化后，自流匯向污水處理站。在污水處理站入口設置粗、細2道格柵(原有)，用以攔截大塊漂浮物，并定期清除。格柵后集水井內污水由潛水泵(利舊)提升至預消毒池(新建)，

　　全國服務熱線：【135-7389-8255】


醫院污水處理流程圖表（傳染病醫院污水處理工藝流程）


　　針對某傳染病醫院污水處理站存在的原有處理工藝不合理,導致處理出水不達標的問題進行改造。采用預消毒工藝后再二級處理＋深度處理＋消毒工藝,實際運行后,處理出水穩定達到GB 18466-2005中的預處理標準。改造后的工藝具有流程完整、合理順暢,能耗低、占地省、投資及運行費用低,消毒效果好,有效防止疾病傳播等優點。項目總投資183.59萬元,運行成本1.29元/m3。

　　與普通的生活污水不同，醫院污水含有大量的病原微生物、寄生蟲卵、各種病毒及一些有害物質，尤其是傳染病醫院或含傳染病房的綜合醫院排出的污水含有大量致病菌，其中某些病原微生物、寄生蟲卵和病毒在環境中具有一定的抵抗力，能夠在污水中存活時間較長，這些污水未經消毒處理直接排放，或處理排放不當，會對水體造成嚴重污染。歷史上曾對醫院污水危害的認識不夠，醫院污水未經處理任意排放，引起多起傳染病流行事件，給人們的健康帶來巨大危害。因此如果醫院污水，尤其是傳染病醫院污水處理設施不夠健全，污水隨意排放，傳染病的發病率必定會增高。

　　某市傳染病醫院，醫院編制床位700張，實際開放床位550張。污水主要來自院區的醫療污水，另有部分家屬區生活污水院區原有污水處理站建于2009年，由于原處理工藝不能滿足現排放標準的要求，因此需對其進行改造。污水中主要污染物有SS,COD、BODs,糞大腸桿菌等，污水排放量700 m／d，最終去向?yàn)槭姓潘芫W(wǎng)。

　　1污水情況及排放標準

　　項目設計污水處理量700 ms／d，每天24 h連續運行。要求現污水處理后出水水質達到GB 18466—2005中的預處理標準。進出水水質見表1。

　　2現有工藝及問題分析

　　該傳染病醫院原有污水處理站建于2009年，處理能力700 m／d

　　按照HJ 2029-2013的要求：傳染病醫院污水應在預消毒后采用二級處理+深度處理+消毒工藝。結合原污水處理工藝及設施運行的實際情況，分析總結出如下問題：1)缺少預消毒和深度處理工藝設施，不能達到現排放標準的要求；2)初沉池與調節池順序顛倒，導致初沉池和調節池都不能充分發揮功能；3)調節池容積小，調節作用差；4)調節池缺少必要的防止厭氧發生的措施；5)生化池出水無法自流入二沉池，二沉池出水無法自流入集水池，需要再次提升，增加了能耗；6)污泥池容積小，無消毒設施；7)消毒設備設置于辦公樓內，缺少專門的設備間；8)消毒池距離其它處理設施遠，污水管線過長。

　　3改造方案

　　3．1工藝流程

　　來自于門診大樓、病房大樓的醫院污水和生活區的生活污水分別經各自的化糞池消化后，自流匯向污水處理站。在污水處理站入口設置粗、細2道格柵(原有)，用以攔截大塊漂浮物，并定期清除。格柵后集水井內污水由潛水泵(利舊)提升至預消毒池(新建)，經二氧化氯消毒后自流進入脫氯池(新建)，通過投加還原性藥劑脫氯，避免余氯過多抑制后續生化反應進行。預消毒的二氧化氯發生器及脫氯池的脫氯機與潛水泵聯動。

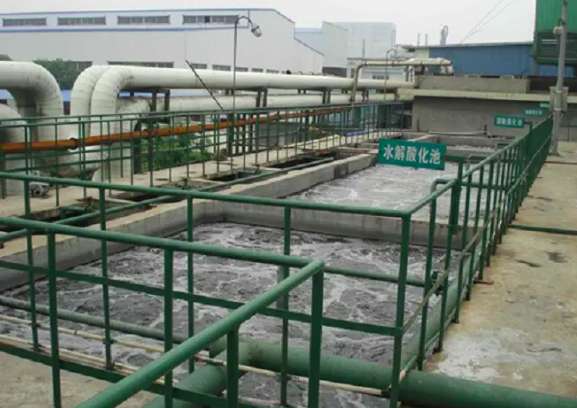

　　脫氯池出水自流進入調節池(原初沉池改)，經6 h水質水量調節，同時設置潛水?dāng)嚢杵鞣乐箙捬醺瘮?，均質均量后污水自流入初沉池(原調節池改)，在此通過重力沉降進一步去除水中的懸浮物，然后自流入生物接觸氧化池(原有)，污水與填料上的生物膜充分接觸，利用微生物氧化分解污水中的有機物，從而達到凈化污水的目的。采用潛水式曝氣機(原有)，通過高速旋轉的葉輪產生的離心力，在葉輪進口處形成極強的負壓吸入空氣和水，在混合室里將一定比例的氣水混合，在強大的離心力作用下，沿葉輪的切線方向噴射而出，向圓周方向擴散，使水流成對流循環，而細碎的微小氣泡其比表面積大，上升速度緩慢，保證充分與水混合，從而達到高效充氧曝氣的效果，為生物接觸氧化池提供氧氣。

　　出水自流入二沉池(新建)，經沉降后，上清液流入中間水池(新建)由泵提升至深度處理的砂濾罐(新增)，經加藥過濾后的水自流入消毒池(新建)。二氧化氯消毒后，出水直接排入市政下水管網。

　　初沉池、二沉池污泥用泵提升至污泥池，定期消毒后待池滿時通知環衛部門用吸泥車吸走，按危險廢物進行處理處置。

　　3．2改造內容、

　　改造主要內容包括：1)增加預消毒工藝的預消毒池和脫氯池；2)將調節池和初沉池順序?qū)Q，在新調節池內增設潛水?dāng)嚢铏C(jī)防止厭氧狀態出現；3)新建二沉池，使生化處理出水能夠自流入二沉池進行沉淀，二沉池出水能自流入中間水池；4)新建中間水池，并設潛水泵將污水提升至深度處理裝置；5)新建設備間，放置深度處理用的砂濾罐及配套加藥裝置、供預消毒和出水消毒的二氧化氯發生器；6)在設備問下新建中間水池、消毒池和污泥池，并在污泥池設消毒藥劑投放口。

　　3．3主要構筑物及設備

　　1)預消毒池(新建)：停留時間1．5 h，有效容積45 m。

　　2)脫氯池(新建)：停留時間0．5 h，有效容積15 m3。

　　3)調節池(原初沉池改造)：總?cè)莘e212．6 m，停留時間滿足6～8 h。內設潛水?dāng)嚢铏C(jī)(新增)1臺槳葉轉速960r／min，槳葉直徑210 mm，推力138 N，功率O．37kW。

　　4)初沉池(原調節池改造)：總?cè)莘e154．3 m，，停留時間滿足有效沉淀時間2 h。內設排泥泵(新增)2臺，1用1備，體積流量10 m3／h，揚程10 m，功率0．75kW。

　　5)生化池(原有)：總?cè)莘e179 m。校核：面積37．74 m2，填料高度3 m，填料區體積113．2 m3，取生化池進水BOD為180 mg／L，則填料體積一BOD容積負荷1．11 kg(／m3-d)，滿足1．O～1．8 kg／(m~·d)的要求。

　　6)二沉池(新建)：表面負荷1．06m3／(m2·ta)，直徑6 m，有效容積98．91 m，有效水深3．5m。內設中心傳動刮泥機(新增)1臺，直徑6 m，功率1．5 kW。排泥泵(新增)2臺，1用1備，體積流量10 m3／h，揚程10 m，功率0．75 kW。

　　7)中間水池(新建)：停留時間2．0h，有效容積60m，有效水深4．2m。內設過濾提升泵(新增)2臺，1用1備，體積流量35 mVh，揚程22 nl，功率5．5 kw。

　　8)消毒池(新建)：停留時間1．5 h，有效容積45 m，有效水深4．4 m。內設反洗提升泵(新增)1臺，體積流量50 m3／h，揚程45 m，功率15 kW。

　　9)污泥池(新建)：有效容積80 m3，有效水深4．4m。

　　10)設備間(新建)：平面尺寸10mx5 m。內設砂濾罐(新增)2套，1用l備，外形尺寸2．0似3．6m，過濾水體積流量30 m3／h，過濾面積3．14 m，進水壓力0．60 MPa；加藥裝置(過濾新增)1套，配套PAC、PAM藥槽及加藥泵；二氧化氯發生器(預消毒新增)1套，二氧化氯產量1 000 g／h，配套鹽酸儲槽、氯酸鈉儲槽、化料器、卸酸泵、計量泵；脫氯機(預消毒新增)1套，脫水體余氯的質量濃度0．5～50 mg／L，配套藥液儲槽、計量泵。

　　3．4工藝優點

　　與原有工藝相比，改造后的污水站處理工藝主要具有以下優點：

　　1)工藝流程更完整。增設預消毒工藝和深度處理工藝，滿足HJ 2029-2013的要求，改善了出水水質，達到GB18466-2005預處理標準。

　　2)工藝順序更合理、順暢。將原初沉池改造為調節池，并在內部增設潛水?dāng)嚢杵?，使污水能夠有足夠的空間均勻水量，并在潛水?dāng)嚢杵鞯乃嚢枳饔孟戮鶆蛩|(zhì)，而且避免厭氧發生；將原調節池改造為初沉池，使污水中的懸浮物沉淀下來，保障后續生化處理。改造后使調節池和初沉池更大作用的發揮各自的功效。

　　3)能耗低、占地省、投資及運行費用低：新建的二沉池和中間水池都能實現污水自流進入，減少了不必要的二次提升，降低能源消耗，減少運行費用；中間水池、消毒池、污泥池合建于設備間地下，既節省了占地面積，又使生化出水一深度處理、深度處理一消毒管線最短，節省投資費用。

　　4)多點消毒、有效防止疾病傳播。除對污水增設預消毒處理設施外，還增加了污泥消毒工藝，再配合深度處理出水消毒，既加強了對傳染病醫院污水細菌、病毒等病原菌消殺的能力，又改善、保障了污水處理站運行人員的勞動衛生條件，有效防止由污水處理、污泥處理造成的疾病傳播。

　　4運行效果及效益分析

　　該工程通過當?shù)丨h(huán)境保護監測部門驗收，生物接觸氧化及砂濾罐運行正常，

　　污水站改造項目總投資183．59萬元，其中建構筑物費用120．26萬元，設備費用42萬元，安裝費用21．33萬元。

　　處理工藝改造后，污水站運行費用主要為電費、水費、人工費和藥劑費，合計運行成本為1．29元／m3。

　　5結論

　　針對傳染病醫院污水處理進行改造，將原二級處理+消毒工藝改造為預消毒后再二級處理+深度處理+消毒工藝。改造后的工藝具有流程完整、合理順暢，能耗低、占地省、投資及運行費用低，消毒效果好，有效防止疾病傳播等優點。實際運行結果顯示，處理出水穩定達到GB 18466-2005中預處理標準。項目總投資183．59萬元，運行成本1．29元／m3。
